Plast innspýting mótun
Kælir er mikilvægasti þátturinn þegar talað er um hringrásartíma, sumar vinur minn, sem er mjög áhugasamur um inndælingu, truflar enn frekar hvernig á að hanna kælikerfi í innrennslismótum áður en við tölum um ákjósanlegan hönnun. Í fyrsta lagi verðum við að þekkja hugtakið og hönnun staðall sem verður notað.
Basic kæliskápa
í meginatriðum, því meiri samræmda hitastig í holrúmi, því betra sem leiðir afleiðingin, því meira samræmda og hraða hita flytja ferli meðan á solidunarferlinu stendur, því hraðar sem kælikerfið fer, og að sjálfsögðu því hraðar hringrásartíminn sem gerðist. hönnun, til að halda kælingu ferli er fljótleg og samræmdu kæliflötur ætti að leita nær vegg vörunnar, sérstaklega fyrir svæði af háum og þykkum veggjum. Þess vegna er kælivökva rásin nauðsynleg.

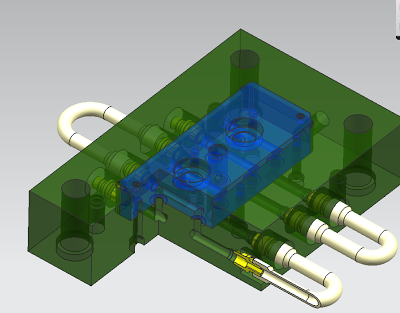

Í myndinni hér fyrir ofan er dæmi um grunnatengingar kælingu skipulag, hlutar þess eru
A. Hola litað með bláum
2. grænn er mold grunnur
3. gulur er kæliviðtengi
4. hvítur er slöngubúnaður til að tengja kæliviðtengi
vinstra megin við mold á myndinni hér að framan sjáum við að tveir stk af kælibúnaði (gulur litur) á þeim hlið, er fyrir inntak og framleiðsla kælivökva og kælibúnaðar frá vélinni.

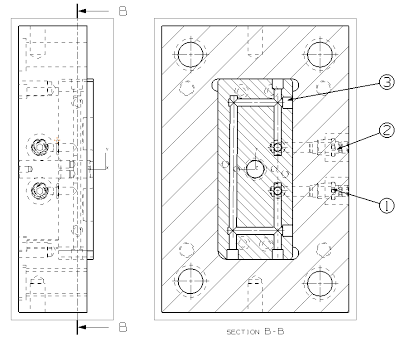

Rectangle Like Layout
fer eftir einum kælikerfi er uppáhald í kringum vöruna, vegna þess að borunin ætti að vera bein, þá er formið rétthyrningur nema í formi hringlaga gír verður haldið.
